電池檢測設備實驗場地規劃事項

　　1.概 要： 本試驗室主要用于鋰電池強制性安全檢查試驗，提供穩定可靠的環境條件。其主要技術條件符合國家標準：IEC 60086-1:199 GB8897.4-2001的要求。系統為半自動工況控制、自動測量及記錄，自動打印試驗報告，并可分析試驗結果和測試數據。

　　2.甲方責項目 ：

　　測量室、機房的間隔工程及空調、照明工程

　　機械室換氣排風管道工程及照明工程

　　一次側電氣工程(請連接至本裝置電源盤主斷路器)

　　被試品

　　校正用儀器類

　　空氣調節設備

　　控制儀器儀表類

　　測量儀器類

　　CPU及軟件開發

　　安裝運輸費

　　設計調試費

　　電源

　　3.驗收條件 ：

　　(1)、乙方向甲方提供試驗室系統圖紙資料：

　　a. 平面布置圖。

　　b. 非標設備圖。

　　c. 測控系統原理圖和接線圖。

　　d. 測試系統軟件備份、使用說明書。

　　e. 試驗室操作、維護、維修說明書。

　　f. 外購儀器、儀表使用說明書。

　　(2)、乙方向甲方提供備件及備件清單。

　　(3)、計量測試結果滿足合同要求：

　　a.試驗室內環境

　　b.試驗室內環境溫度均勻性和波動性

　　c.試驗室內環境溫度控制

　　d.試驗室內環境溫度濕度調節范圍及升降溫速度

　　e.測試項目中的測試范圍及精度指標

　　4.保 修 ：

　　(1)保修期為交貨后12個月。

　　(2)保修期間發生故障免費修理，保修期后終身有償維修(只收材料及差旅費)。設備發生故障時，8小時內有響應，必要時，48小時內到位。

　　(3)保修期內,因甲方操作人員誤操作或不可抗力發生故障的修理費用，由甲方負擔。

　　5.公共工程(甲方負責) ：

　　(1)電源： 3Φ5W 380V 60KVA

　　(2) 獨立地線：接地電阻≤4Ω

　　(3) 給水： 配管連接直徑 Φ20 水壓≥0.15MPa 水質潔凈無雜質

　　(4) 排水： 配管連接直徑 Φ100

　　第一章 裝置概要

　　一、 適用法規、規格標準

　　1.IEC 6 00 86-1:199 GB 88 97.4-2002標準中有關試驗室的要求。

　　2.雙方簽訂的技術協議。

　　3.無適用規格、施工標準、無特別指示的雙方公司協商處理。

　　二、測試項目

　　(1)熱沖擊

　　(2)振動

　　(3)外部短路

　　(4)重物沖擊

　　(5)跌落

　　(6)擠壓

　　(7)針刺

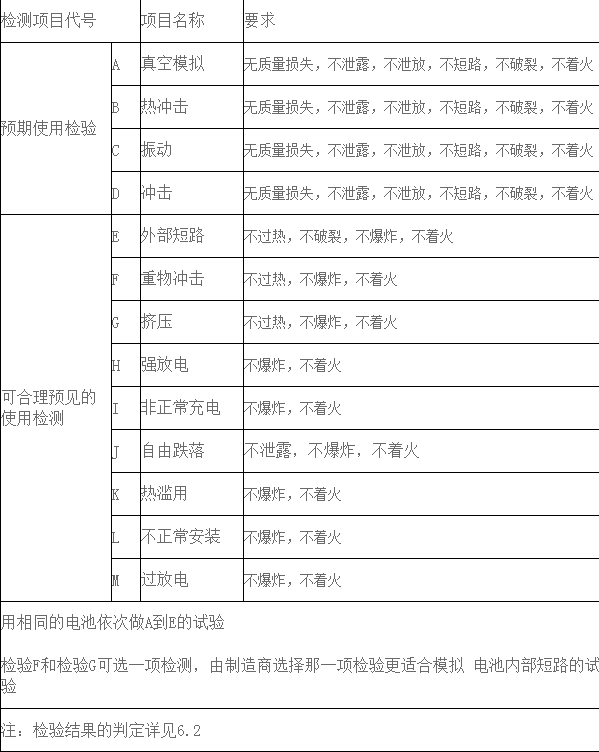

　　三.試驗結果要求評定

　　四.適用電源

　　直交流電220V 50/60HZ

　　五.測量系統精度

　　所以控制值的準確度應在以下范圍內

　　電壓：±1.0%

　　電流：±1.0%

　　溫度: ±2℃

　　時間：±1.0%

　　尺寸：±1.0%

　　容量： ±1.0%

　　第二章：使用設備

　　(1)熱沖擊

　　a) 目 的：該試 驗 用 來評估在溫度快速變化的條件下電池的整體密封性能。

　　b) 試驗方法：被 試 電 池在(75士2)℃的溫度下放置48h ，接著在(一20士2)℃的溫度下放置6h，再在室溫下放置至少24 h。每次不同溫度之間轉換的最長時間為5 min。在試驗時，應采取適當?shù)姆雷o(hù)措施，保護電池在低溫存放后再回升到室溫過程中免受冷凝水的影響。熱 沖擊 試 驗用做過高空模擬的電池來做.

　　(2)振 動

　　a) 目 的：該試驗?zāi)M運輸過程中的振動，試驗條件在UN(1995)[14]’和其他文件中規定。

　　b) 試驗方法：被試電池應經受振幅為0.8 m m(最大位移為1.6 m m)的簡單諧振。頻率以1H z/min的速率在10 Hz-55 H：范圍內變化，經過90 min-100 min后復原.在電池的三個互相垂直的軸向?qū)Ρ辉囯姵剡M(jìn)行試驗，對于只有兩個對稱軸的被試電池，對電池的兩個垂直的軸向進行試驗。未 放過 電 的和放電完全的電池都應試驗。

　　(3)外部短路

　　a) 目 的：模 擬處 理 電池時可能發生的外部短路情況.試驗電阻值和溫度UN(1995)[14」和其他文件中的規定相同。

　　b) 試驗方法：電池應在(55士2)℃的環境下達到溫度平衡后，在相同溫度下經受外電路總阻值小于0.111的短路，短路繼續至電池外殼溫度回落至(55士2)'C后，再持續1h以上。用做過振動試驗和沖擊試驗的電池做該試驗，另外用做過高空模擬試驗和熱沖擊試驗的電池再做該試驗。

　　(4)重物沖擊

　　a) 目 的：該試 驗 模 擬運輸過程中的碰撞和粗暴裝卸的情形，試驗條件在UN(1995)[14〕和其他文件中規定。

　　b) 試驗方法：測試樣品電池放在平面上，將一直徑15.8mm的棒放置在樣品中心，讓重量9.1kg的重錘從610mm高度落到試樣上。電池放置于沖擊臺上，將10kg重錘自1m高度自由落下，沖擊已固定在夾具中的電池(電池的面積最大面應與臺面垂直)做過振動試驗的電池做沖擊試驗。

　　(5)跌落

　　a) 目 的：試 驗 模 擬電池突然跌落的情形，試驗條件根據IEC6 0068-2-32[6],

　　b) 試驗方法：未放過電的電池從lm高度跌落在混凝土表面上，每個被試電池應跌落六次，棱柱形電池的六個面上各一次，圓形電池如圖9在三軸向各兩次，然后將被試電池放置1 h,用 預 放 電深度為25%的電池重復試驗一次。

　　(6)擠壓

　　a) 目 的：該試 驗 模 擬在處理家庭廢物時，電池遭受擠壓(如壓實垃圾)的情形，試驗條件與UL 1642[13〕 規 定的相同。

　　b) 試驗方法：被 試 電池 在兩個平面之間被擠壓，通過臺鉗或活塞直徑為32m m液壓臂施加約13k N的擠壓力，擠壓持續至液壓裝置上壓力表讀數到達17 MPa，一旦達到最大壓力，就解除擠壓。對 圓 柱 形電池，擠壓時電池的長軸應與擠壓裝置的擠壓平面平行;對棱柱形電池，壓力應施加于垂直于它的長軸的兩個軸向中的一個，然后再擠壓另一軸向;對扣式電池，擠壓其平面。每個被試電池只擠壓一次。

　　(7)針刺

　　a) 目 的：該試驗?zāi)M在處理家庭廢物時，電池遭受鋒利物品(如壓實垃圾)碰撞的情形，試驗條件與UL 1642[13〕規定的相同。

　　b) 試驗方法：針刺測試：測試電池樣品放在機臺的固定一個平面上。氣缸以10mm-50mm/s的速度穿進電池中，保持到設定的時間，鋼針拔出。可以在氣缸的進氣口處裝一個，氣壓節流閥調節氣體的大小來改變氣缸的速度。當鋼針在電池里到達設定的時間時，氣缸就會自動拔出鋼針完成測試。

　　第三章 其它

　　電氣控制柜及電氣連線，有永久性的標志，并與圖紙相符，同時符合國家有關的標準。

　　設備采用三相五線制供電?？煽康乇Ｗo(hù)人身安全。

　　測試系統增加電源切換開關，能夠給各臺位提供不同頻率的電源(同時包括每臺的一路市電供電)。

　　試驗室有高溫保護裝置。

　　系統能防止加濕器空燒。

　　具有過流、漏電保護、有保險絲。

　　空調機異常時各自聯鎖。

　　試驗室防爆系統： 房間內安裝2個傳感探頭。測試單元放置在室外可隨時的監測試驗室內的氣體是否超標。報警系統分2級控制當?shù)?級報警時啟動聲音報警，此時不切斷電路。當濃度繼續升高時達到2級報警時報警器自動打開風閥啟動抽排風系統并切斷實驗室電源。

　　信號線與動力線分開走。

　　另外需要額外配置的有

　　客戶需要準備的其他物品有：電腦、打印機、電腦桌椅、圍護隔斷工程等。

　　施工具體時間安排

　　1， 合同簽定生效并收到予付款后45天左右完成設計、外加工和裝配(非客戶處);

　　2，合同簽定生效并收到予付款后60天后，完成初步調試，并發運到需方所在地;(其后的運輸時間大概為5天)

　　3，貨到后人員到位安裝，大概需要10~15天左右;

　　4， 安裝完畢7~10天內調試、驗收、交接。
