產品概述

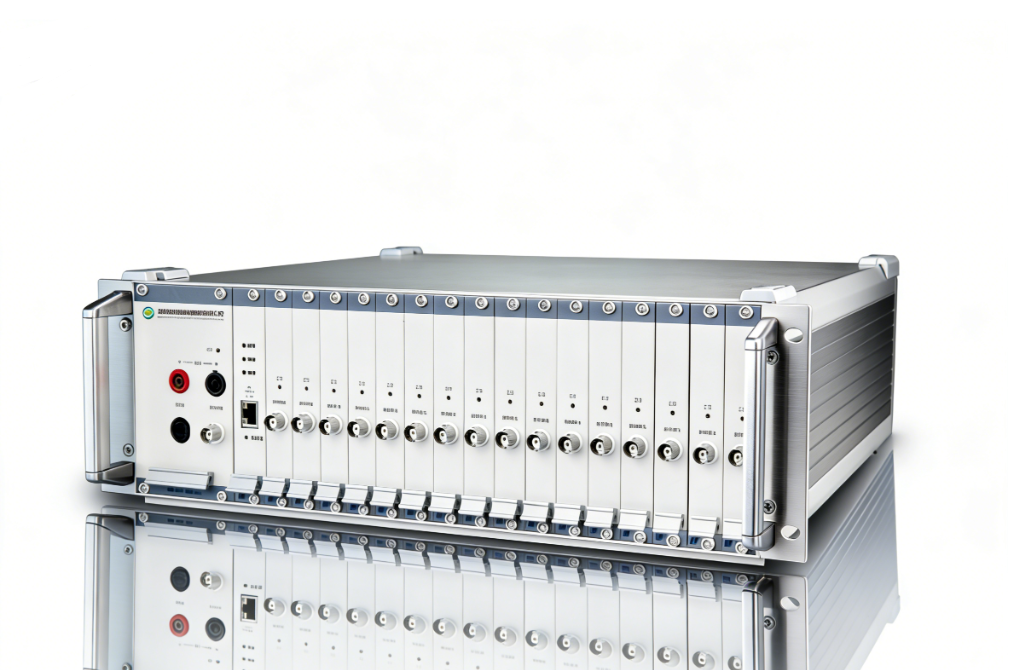

GRS7007 是一款應用于大電流放電狀態下的交流阻抗測試的分析儀， 組成包含三大部分：電流交流信號發生器、信號采集系統和數據分析系統。 電流交流信號發生器：信號發生器負責提供交流電流激勵信號。激勵信號包括固定頻率交流電流信號和掃描頻率交流電流信號，用戶可以通   過軟件任意設置。
數據信號采集系統：電壓采集通道采集電池堆電芯兩端的電壓信號。
數據分析處理系統：將采集到的交變電壓與電流，實時計算，得出每片電芯的阻抗。
單臺 GRS7007 常規版本擁有 1+15 個測試通道且相互獨立(1 個電流采集通道，  15 個電壓采集通道)  ，每個通道都可以單獨變?yōu)殡娏鞑杉ǖ馈?br /> 定制版本通道不限。
產品特點
隔離技術：電源隔離、采集通道隔離；確保施加交流電流不會分流去電子負載，以及采集通道的高輸入阻抗，減小電芯阻抗測量的影響；
測試性能強：在電池堆較為穩定的大電流放電狀態下精確測量每片電芯的阻抗；
數據導出簡單：提高“導出”功能，極其簡便地進行數據處理和將數據導入；
數據分析系統化：配置軟件具備阻抗圓擬合功能，阻抗數據也支持 Zview 等效電路擬合軟件，對阻抗數據進行分析和擬合；
高精度阻抗測試：采用最精確的單正弦技術，F(xiàn)FT 計算，確保阻抗測試精確穩定，阻抗精度 2‰；測量的極限值低：精確測量的阻抗模值最低可至 10 μΩ。
應用范圍
廣泛應用于測量燃料電池堆電芯、鋰電池、電解槽中小室的阻抗測試。
